【產品用途】
    軟密封蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則牌全開狀態。新型高壽命不銹鋼蝶閥的特點以及蝶閥在使用過程中存在問題，本類閥門在管道中一般應當水平安裝。軟密封蝶閥根據連接方式可分為法蘭式軟密封蝶閥，對夾式軟密封蝶閥，焊接式軟密封蝶閥。

【產品特點】
1、小型輕便，容易拆裝及維修，并可在任意位置安裝；
2、結構簡單、緊湊、90°回轉開啟迅速；
3、操作扭矩小，省力輕巧；
4、流量特性趨于直線，調節性能好；
5、啟閉試驗次數多達數萬次，壽命長；
6、密封件可更換，密封可靠達到雙向密封，氣體試驗泄漏為零；
7、密封材料耐老化、耐腐蝕、可適于多種介質。

【性能規范】

公稱通徑DN		50-1200
公稱壓力MPa		0.6		1			1.6
公稱壓力MPa	強度試驗	0.9		1.5			2.4
	密封試驗	0.66		1.1			1.76
材料		材料代號
		C		P			R
主要零件	閥體	P 不銹鋼		0Cr18Ni9			0Cr17Ni12Mo2
	蝶板	CF8		0Cr18Ni9			0Cr17Ni12Mo2
	閥桿	2Cr13		0Cr18Ni9			0Cr17Ni12Mo2
	密封圈	丁晴乙丙 丁氟塑料
	填料	丁晴 柔性石墨 V型橡膠墊
適用工況	適用介質	水、蒸汽、油品		硝酸類			醋酸類
	適用溫度	-40℃~200℃
執行器	型號	GT或AW系列
	氣源壓力	0.3-0.7MPa
執行標準		設計制造	結構長度		法蘭尺寸	壓力溫度		試驗檢驗
		GB/T12238	GB12221		GB9113	GB9131		GB13927

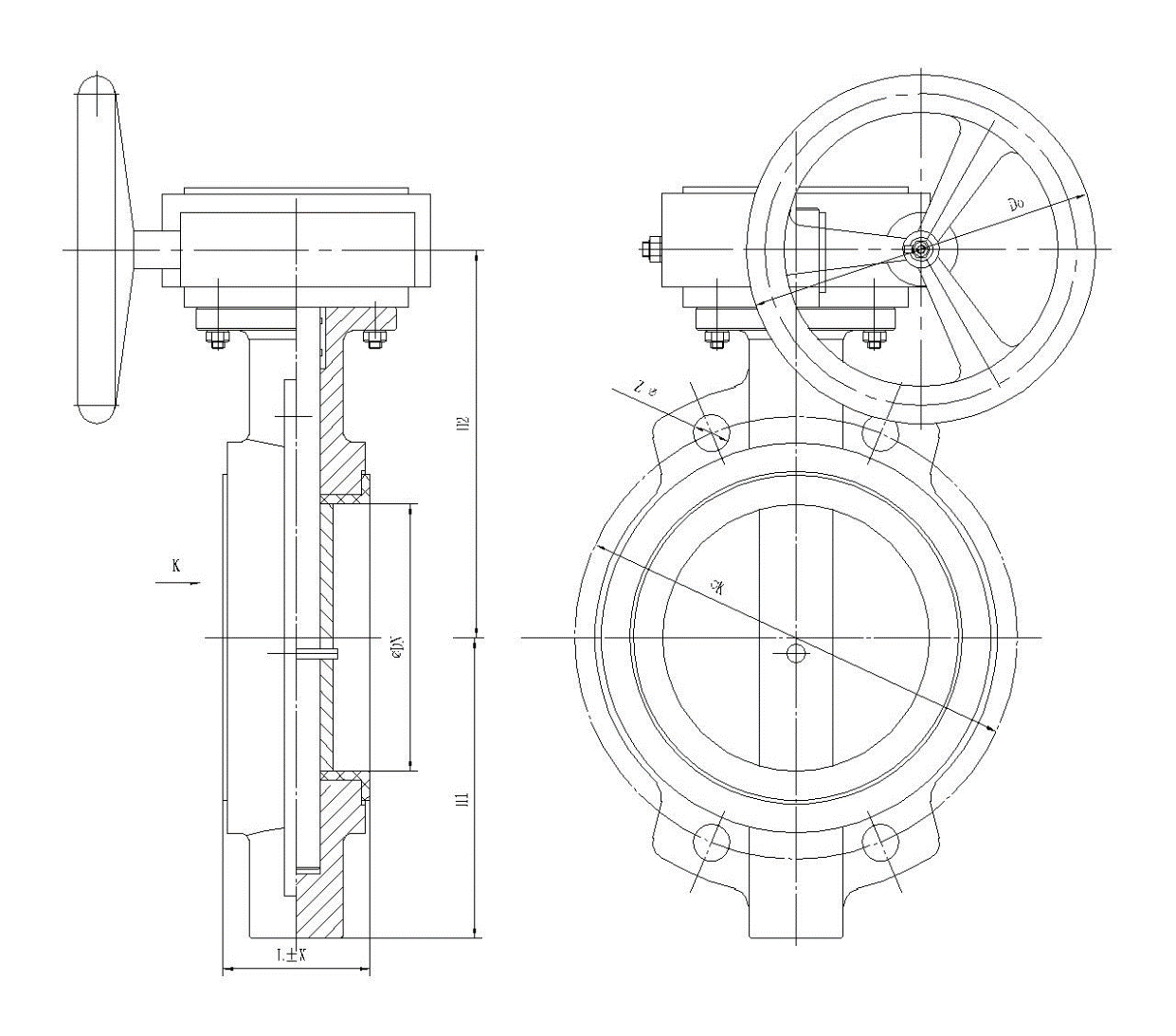

【結構圖片】
